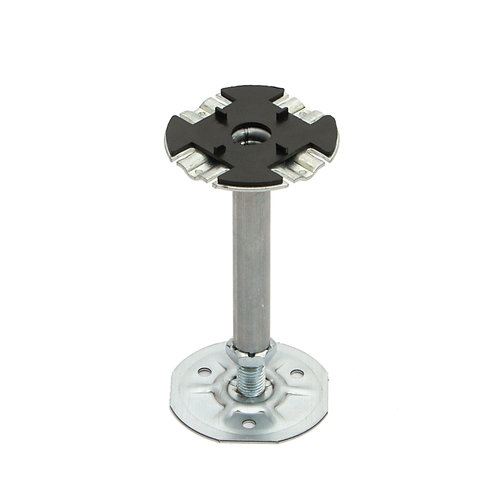

Struttura S

Media

Struttura S


silenziosita

Silenziosità

Garantita dalla guarnizione fonoassorbente ed antivibrante. Disponibile in versione antistatica o conduttiva su richiesta.

robustezza

Robustezza

Il disco nervato di 3mm di spessore, flangiato ad un tubo Ø 20x2 mm. con una doppia cartella, permette alla colonna di raggiungere un altissimo grado di rigidità e robustezza meccanica.

stabilita

Stabilità

Il gioco ridotto tra tubo calibrato e tirante garantisce alla colonna grande stabilità.

regolabilita

Regolabilità

Il dado permette una regolazione micrometrica dell’altezza, e l’accoppiamento tra i solchi presenti su di esso e l’indentatura stampata sul tubo prevengono lo svitamento.

adattabilita

Adattabilità

Il disco nervato di spessore 2 mm saldato al tirante M16 permette, grazie alla scampanatura centrale, di adattarsi facilmente anche a fondi irregolari. Tre fori consentono l’ancoraggio meccanico della colonna al suolo, o in alternativa, la sua forma appositamente studiata permette una perfetta aderenza con un utilizzo limitato di colla.

H. NOM H. REGOLAZIONE H. DADO SOVR.
MIN.
COMPOSIZIONE PESO IMBALLI
mm min
(mm)
max
(mm)
mm mm base testa + guarn. base testa dim. dim.
(gr) (gr) (cm) pezzi (cm) pezzi
100 87 118 9 25 BS070P TS070G1 194 180 39x29x26 130 39x29x26 120
110 87 128 9 25 BS080P TS070G1 207 180 39x29x26 120 39x29x26 120
125 102 143 9 25 BS080P TS085G1 207 194 39x29x26 120 39x29x26 120
145 117 173 9 30 BS100P TS100G1 233 207 39x29x26 100 39x29x26 100
160 132 188 9 30 BS100P TS115G1 233 219 39x29x26 100 39x29x26 80
175 148 203 9 30 BS100P TS130G1 233 232 39x29x26 100 59x29x30 120
190 162 218 9 30 BS100P TS145G1 233 246 39x29x26 100 59x29x30 120
205 177 233 9 30 BS100P TS160G1 233 258 39x29x26 100 59x29x30 120
220 192 248 9 30 BS100P TS175G1 233 270 39x29x26 100 59x29x30 120
245 217 273 9 30 BS100P TS200G1 233 291 39x29x26 100 59x29x30 120
270 242 298 9 30 BS100P TS225G1 233 312 39x29x26 100 59x29x30 120
ARTICOLO CODICE PESO
(gr.)
IMBALLI
dim.
(cm)

pezzi
Guarnizione antistatica per teste G1 9 59x29x30 1000
Guarnizione conduttiva per teste
G2 9 59x29x30 1000
